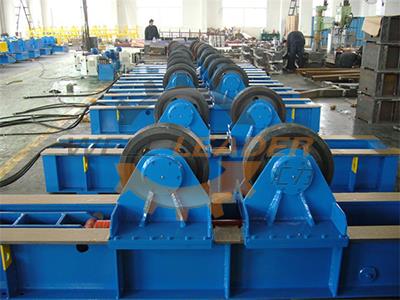

Línea Creciente Fit-up

La línea creciente fit-up consiste de 1 set de rotador fit-up hidráulico y 1 set de rotador de soldadura ajustable. El cuerpo de la torre eólica está armado y soldado por este sistema de línea creciente. La primera sección del tanque se coloca en el rotador ajustable, y la segunda se coloca en el rotador de ajuste hidráulico fijo. Después de alinear las dos secciones, la soldadura por puntos se llevará a cabo girando el rotador ajustable. El manipulador se usará para ayudar a completar la soldadura de las costuras internas y externas. Siguiendo el método anterior, las secciones se conectan gradualmente hasta que se suelda la última sección con brida.

Los pasos detallados son los siguientes:
1. Coloque la sección con brida en un set del rotador.
2. Coloque la segunda sección en el rotador fit-up, y realice la soldadura por puntos ajustando el rotor de ajuste.

3. Utilice el manipulador de soldadura para realizar la soldadura de costura interna.
4. Mueve el rotador ajustable para tirar de la secciòn hasta atras.
5. Coloque la tercera secciòn en el rotor de ajuste.
6. Realice la soldadura por puntos ajustando el rotador de ajuste.

7. Utilice el manipulador para llevar a cabo la soldadura de costura interna.
8. Mueva el rotador ajustable para tirar de la secciòn hacia atras.
9. Coloque la cuarta secciòn en el rotor de ajuste.
10. Realice la soldadura por puntos ajustando el rotador de ajuste.

11. Utilice el manipulador de soldadura para realizar la soldadura de costura interna. Repita los pasos anteriores hasta que la última secciòn con brida de ajuste.
12. Use el manipulador de soldadura móvil para terminar todas las operaciones de soldadura de costura externa.
